國內涂裝行業用超濾技術之過去與未來10年
張智
(長春安特涂裝技術工程有限公司 130062)
摘要:敘述了過去20年國內涂裝行業使用超濾(UF)設備的情況,從最初國內只能生產陽極電泳外壓管式超濾設備,到消化、吸收國外技術開發生產的陰極電泳管式(內壓單管或多管)超濾設備,以至后來采用進口卷式超濾膜組裝的國產超濾設備已完全替代進口產品的變化過程。說明了在未來10年電泳超濾設備將以卷式超濾膜為主,而且向高效、低能耗方向發展。此外,列舉了超濾技術未來在涂裝行為中其他方面的應用。
關鍵詞:超濾技術;卷式膜;型式;應用
1. 前言
電泳涂裝技術自20世紀60年代工業化應用以來,以其高效、優質等諸多優勢在汽車、家電等金屬涂裝行業得到突飛猛進的發展,成為當今世界金屬涂裝應用最廣泛的一項技術。伴隨著電泳涂裝技術工業化的應用,超濾(Ultrafiltration,簡稱UF)技術作為電泳涂裝中必不可少的配套技術,也同時取得了日新月異的發展。
2. 過去20年涂裝用超濾技術狀況
20世紀80年代初期,國內采用電泳涂裝的行業主要以陽極電泳涂裝為主,當時國內生產陽極電泳涂裝用超濾設備廠家主要有沙市水處理設備廠和昆山超濾設備廠兩家,而超濾設備采用形式都是外壓膜管式結構,膜材質基本上是單一的醋酸纖維素。無論從形式上還是從材質上都與當時國際先進水平差距很大。
1986年,一汽、二汽、濟汽聯合從英國引進汽車陰極電泳涂裝技術、投入工業化應用,所用陰極電泳涂裝超濾設備是美國ABCOR公司生產的管式超濾器。當時國內尚無陰極電泳涂裝專用的超濾設備,一度國內采用陰極電泳涂裝技術的企業,全部從國外引進超濾設備。針對這種狀況,當時一汽工藝研究所組織有關技術人員及生產廠家聯合攻關,終于在1990年于無錫開發出專用于陰極電泳涂裝的內外壓套管式超濾器,并于當年在一汽車箱廠投入使用。雖然從膜材質、制膜工藝和設備形式上與國外產品尚存一定差距,但由于當時價格比進口便宜60%~70%,一度成為替代進口的同類產品,在國內市場占有一定份額。
隨著中國改革開放的推進,國外先進的電泳超濾設備不斷涌入,繼一汽、二汽和濟汽聯合引進美國Abcor管式超濾器后,北京、天津、吉林的汽車廠家又先后引進了板式、中空纖維管式、卷式陰極電泳超濾設備。由于不同形式的超濾器性能上各有優劣(見表1),對使用條件和管理水平又有不同要求,通過使用經驗的積累,20世紀90年代中期,國內市場上采用較多的是管式超濾器。當時國內無錫、沙市、天津等廠家吸收、消化國外相關技術,自行開發的管式(內壓)超濾器也陸續在國內電泳涂裝線上得到應用,致使管式超濾器在當時國內電泳涂裝中占據主導地位。隨著涂裝管理水平的提高和電泳涂料制造水平及產品質量的提高,至20世紀90年代末,卷式超濾器以其低能耗、高效能以及良好的性價比逐漸得到越來越多的用戶認可,逐步取代管式超濾器,在國內市場上占有額超過了管式超濾器。特別是進入21世紀,新上電泳涂裝線,卷式超濾膜完全占據主導位置而成為首選。從國際上看,超濾技術應用更加具體化,不同行業上超濾器形式各有所側重。據2001年美國GE集團OSMONICS公司年度報告,卷式超濾膜到2000年底已占據了超濾膜市場上主導地位。不同形式超濾膜性能對比見圖1。

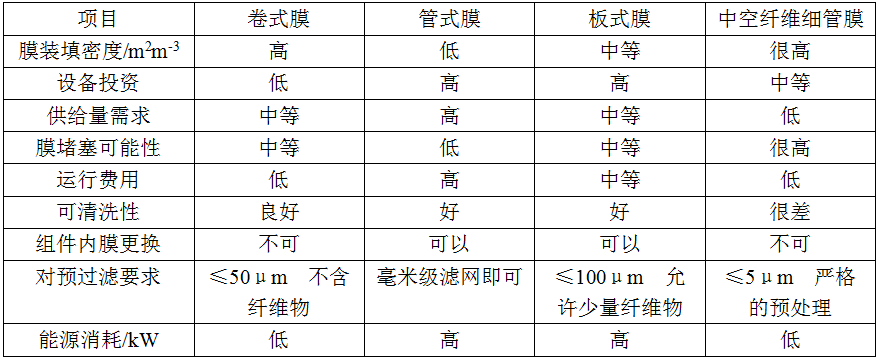

表1 不同形式超濾膜性能對比
目前,國內采用的卷式膜幾乎全部為進口產品。吉林遼源某廠引進德國技術和設備于1992年開始生產卷式超濾膜,便僅限于4英寸一種規格,且透過液量和使用壽命與國外國類產品有一定差距,在國內電泳涂裝行業中僅占少部分市場。
從超濾膜材質上看,20世紀80年代,國內電泳涂裝超濾膜技術材料主要是酸醋纖維素(CA),聚砜(PS)。進入90年代,又出現了聚砜酰胺(PSA),聚偏氟乙烯(PVDF),聚丙烯腈(PAN)等合成高分子超濾膜。超濾膜也從單一膜向復合膜發展,針對電泳涂裝中的不同應用,超濾膜又由中性膜發展到荷電膜(區分陰、陽極電泳,膜面分別帶有正、負電荷)。但近幾年來,國際上趨向采用中性膜,陰陽極電泳涂裝通用。目前國內電泳涂裝超濾膜性能與進口超濾膜相比還有明顯差距,所以關鍵設備都選用進口超濾器。
綜上所述,過去20年來,我國電泳涂裝行業應用超濾技術取得了巨大進步,經過科研、生產及使用單位技術人員的共同努力,從最初只能生產外壓膜管式超濾器,到管式、卷式、中空纖維管式和板式超濾器均能自主生產,并出現多家專來生產電泳涂裝超濾設備的廠商。近年來,采用進口卷式超濾膜組裝的國產超濾器已完全達到國外同類產品水平,其市場擁有量在國內電泳涂裝線上已逐步占據主導地位。
3.未來10年的發展展望
3.1向高效、低能耗發展
目前國內外電泳涂裝超濾設備以卷式膜為主導地位,普遍采用直供式供料,可靠的預過濾裝置,具有獨立清洗功能(CIP)設施。超濾膜材質以高效、抗污染的復合膜為主。為了進一步降低能耗,超濾膜的使用壓力向低壓化發展,如美國OSMONICS公司的ED系列超濾膜,使用壓力由通用的0.3~0.4MPa可降到0.2~0.3MPa。
3.2多用途化發展
a.超濾設備和專用反滲透設備組合(即EDRO)應用于電泳涂裝后沖洗,組成徹底的完全閉路清洗(見圖1),越來越被廣大用戶所接受,特別是環保要求日益嚴格的今天,其應用價值越來越大。

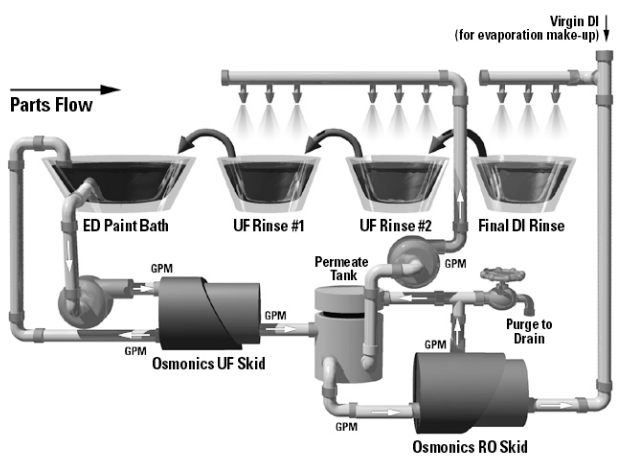

圖1 電泳UF+RO封閉清洗流程
b.水性涂料施工使用UF回收實用化。

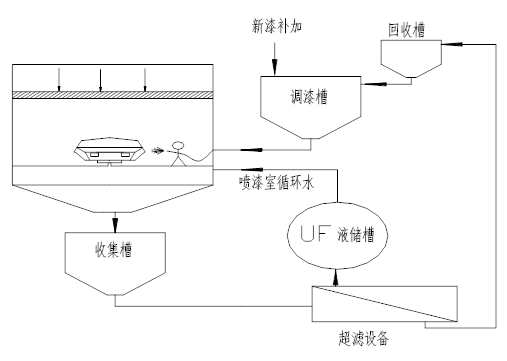

圖2 水性漆回收流程
隨著環保要求涂裝行業對VOC排放的更加嚴格,這樣,低VOC排放的水性涂料應用越來越廣。水性涂料噴涂施工中,采有UF設備回收噴漆室循環水中噴濺的涂料,回收涂料的濃度可以達到這樣一個水平,即回收涂料與原涂料完全對應,無需進一步處理即可再使用(見圖2),是非常經濟的,因?yàn)橥苛蠜]有損失,又無需絮凝劑,廢水排放的費用顯著降低。國外專用于水性涂料的UF膜已實用化,長春安特涂裝技術工程有限公司采用進口膜開發的水性涂料UF回收設備已取得了試驗成功。
c.超濾設備在含油廢水處理中的應用。
過去的超濾膜只能在低溫度下(35℃以下)對含油污水進行處理分離。隨著耐高溫(80℃)超濾膜問世投入使用(2001年美國OSMONICS公司 M系列油水分離用UF膜實用化),生產線上脫脂含油廢水分離處理采用UF膜法已成為可能。國外超濾膜法處理含油污水配以輔助設備,可使廢水中的油含量濃縮到40%。長春安特涂裝技術工程有限公司開發的脫脂廢水超濾設備正在一汽涂裝線上試用。
d.涂裝行業污水處理采用UF膜法。
國外采用真空負壓中空纖維管式超濾設備處理污水,即從污水集中池中把凈水回收通過UF設備分離出來。而這種負壓中空纖維管式UF設備可移出進行機械刷洗和化學清洗重復投入使用。相信隨著環保要求的日益嚴格,國內在不久的將來,采用此法處理涂裝排放污水將成為可行。
